22 m Arbeitsbühne Teleskop
Artikel-Nr.:
00A75
22 m Arbeitsbühne Teleskop
Die Arbeitsbühne S-65 Trax besitzt eine permanente Traktionskontrolle und ein aktives Pendelachssystem,
dies erhöht die Traktion in unebenen Gelände. Das 4-Punkt-Kettensystem und die 45 % Steigfähigkeit sorgen für eine hervorragende Geländegängigkeit.
dies erhöht die Traktion in unebenen Gelände. Das 4-Punkt-Kettensystem und die 45 % Steigfähigkeit sorgen für eine hervorragende Geländegängigkeit.
- Kettendesign besteht aus vier unabhängigen Kettendreiecken,
die sich um 20° dem Untergrund nach oben und unten anpassen können, um für ein sanftes Fahrverhalten zu sorgen - 30° Lenkeinschlag für einfaches Manövrieren
- Korbarm mit 135°-Schwenkbereich zur präzisen Positionierung der Plattform
- Um 160° hydraulisch drehbare Plattform zur präzisen Positionierung und einfachen Bedienung
Technische Daten "22 m Arbeitsbühne Teleskop "

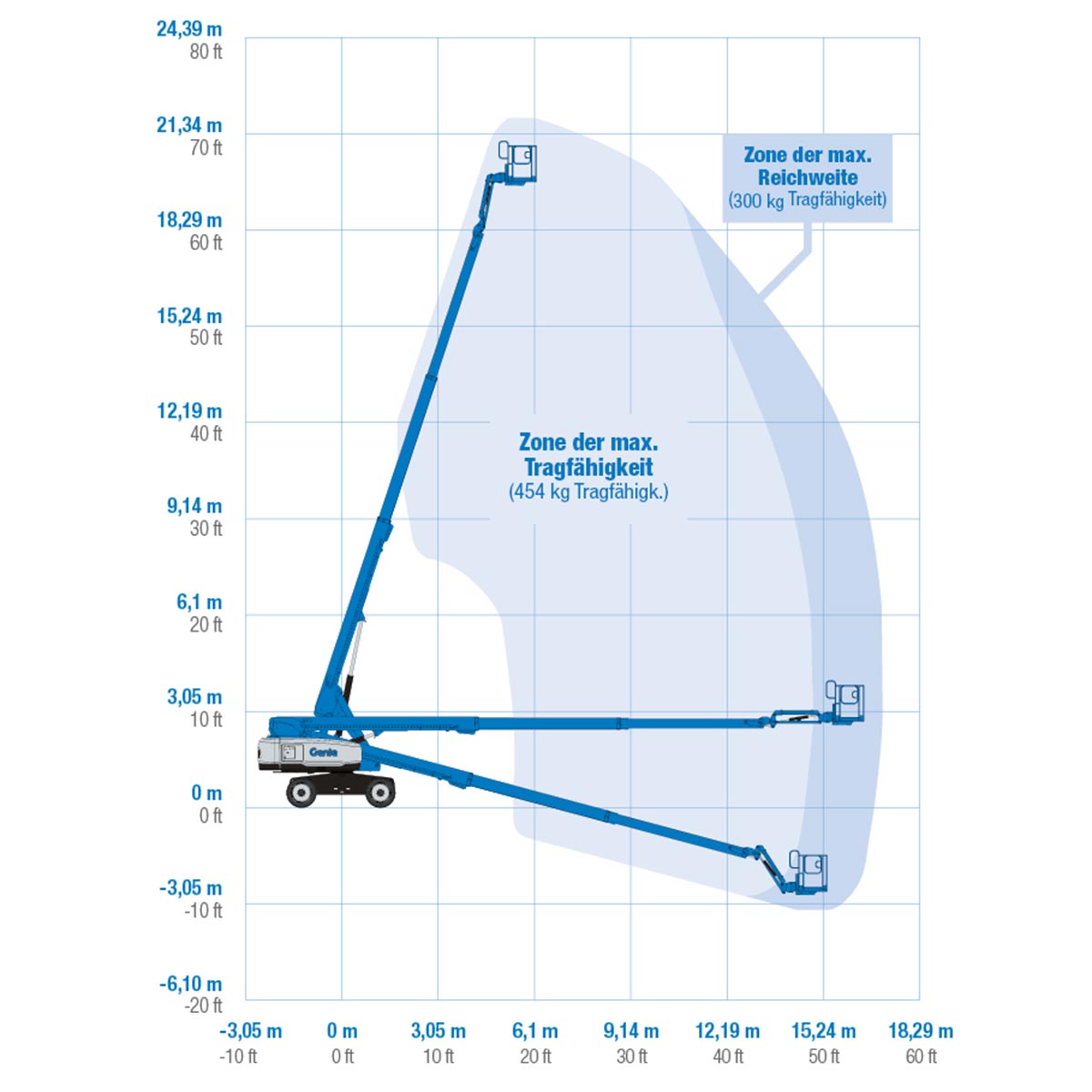

| Auslage (max.): | 16,51 m |
|---|---|
| Eigengewicht: | 13154 kg |
| Gerätemaße (L x B x H in m): | 9,76 x 2,58 x 2,81 |
| Plattformgröße (L x B x H in m): | 0,91 x 2,44 x 1,20 |
| Plattformrotor in Grad: | 160 |
| Tankinhalt (l): | 132 |
| Tragkraft: | 454 kg |
| Treibstoff/Antrieb: | Diesel |
| Plattformhöhe: | 19,81 m |
| Arbeitshöhe: | 21,81 m |
Legende
| Plattformlänge (A) = 0,91 m |
| Plattformbreite (B) = 2,44 m |
| Höhe - eingefahren TraX (C) = 2,81 m |
| Länge - eingefahren TraX (D) = 9,76 m |
| Gesamtbreite (E) = 2,58 m |
| Radstand (F) = 2,50 m |
| Bodenfreiheit (Mitte, TraX) (G) = 0,41 m |
