Baustromverteiler-Schrank AVEV

Beschreibung
Anschlußverteilerschrank (Baustromverteiler) für den harten Baustelleneinsatz nach neuer DIN VOE 0100-704,
zum Anschluß an das öffentliche Netz,robustes und stabiles Stahlblechgehäuse - verzinkt und orange putverbeschichtet, feuerverzinktes Standgestell,
hochwertige Verdrahtung und Steckvorrichtungen, stuckgepnjtt, Anschlußleistung 44 kVA mit einem Zählerfeld,
einfacher Anschlug der Zuleitung (bis 35mmz), NB-Lasttrennschalter, Hauptschalter, Vorsicherung,
zwei allstromsensitive Fehlerstromschutzschalter 63A 0,03A 4-polig und 63A C,3A 4-polig, beide Typ B,
alle Abgänge über Fehlerstromschutzschalter abgesichert, eine CEE Steckdose 63A 5-polig,
eine 32A CEE Steckdose 5-polig abgesichert mit einem C32 3-poligen Leitungsschutzschalter,
zwei CEE-Steckdosen 16A S-polig abgesichert mit jeweils einem Cl 6 3-poligen Leitungsschutzschalter
und 6 Schutzkontakt-Steckdosen abgesichert mit drei Cl 6 Leitungsschutzschalter,

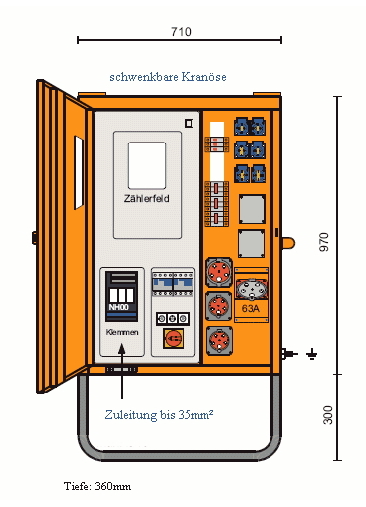

Anschlußmöglichkeit für Erdung, Maße 1270 x 710 x 360mm (Hx8xT),

Anschlüsse

• 2x CEE-Steckdosen 5/16 A, 400 V, 2 Automaten C 16 A, 3-pol.
• 1x CEE-Steckdosen 5/32 A, 400 V, 1 Automat C 32 A, 3-pol.
• 1x CEE-Steckdose 5/63 A, 400 V
• 6x Schukosteckdosen 3/16 A, 230 V, 3 Automaten C 16 A, 1-pol.

Hinweis

• Die Anschlussleitung vor der Messeinrichtung des Verteiler-Schrankes darf eine Länge von 30 m nicht überschreiten und keine lösbaren Zwischenverbindungen enthalten.
